Spécification

Chauffe-eau au gaz à évacuation forcée (PV)

Chauffe-eau idéal pour les système de chauffage combo

Un chauffe-eau à évacuation forcée (PV) est habituellement utilisé quand il n’est pas possible d’évacuer les gaz de combustion par une cheminée, ou lorsqu’on recherche une efficacité plus élevée. Comme dans le cas d’un appareil à tirage naturel, l’air comburant est tiré de l’intérieur du bâtiment, mais cette fois-ci, par un ventilateur.

GARANTIE

Garantie limitée de 8 ans sur le réservoir

Garantie limitée de 6 ans sur les pièces

Reportez-vous au manuel d’installation pour toutes les conditions

50 gallons / 70 gallons

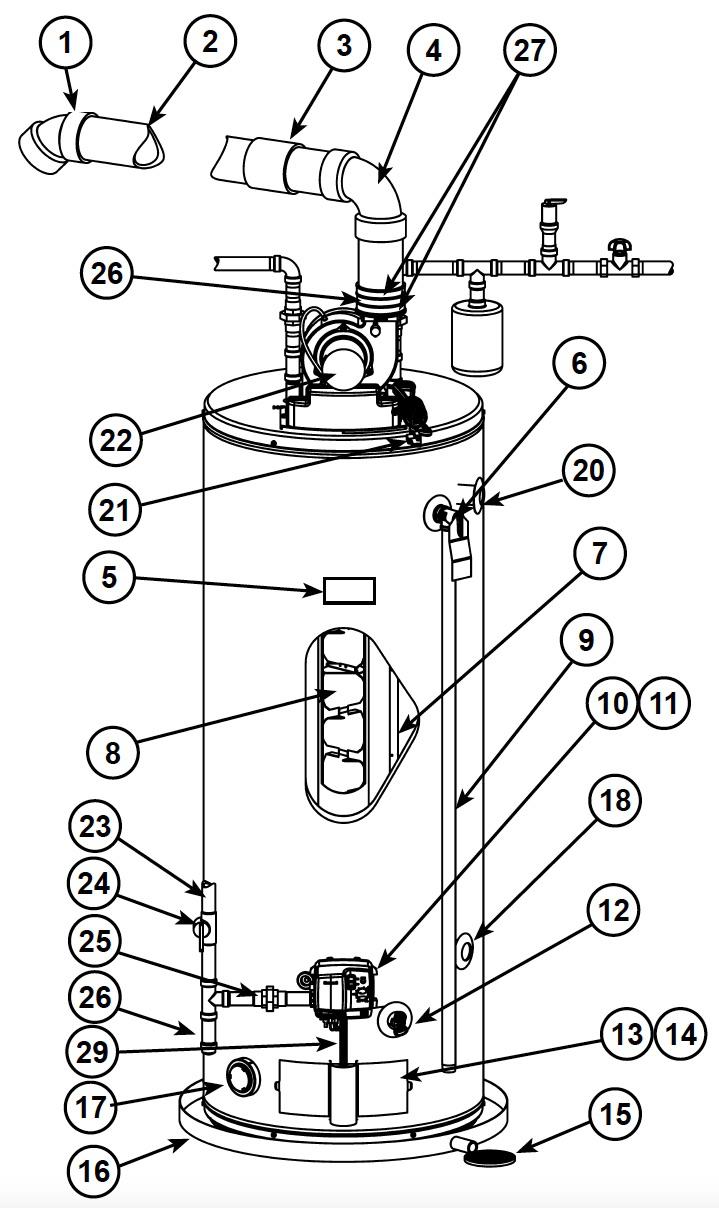

APPRENEZ À CONNAÎTRE VOTRE CHAUFFE-EAU

évacuation forcée / mécanique

1. Terminaison avec grille anti-vermine

2. *Conduit d'évacuation

3. *Accouplement du conduit

d'évacuation (si requis)

4. *Coude du conduit d’évacuation (long rayon)

5. Plaque signalétique

6. Soupape T&P

7. Tube d’immersion

8. Déflecteur de cheminée

9. *Tuyau d'écoulement

 10. Commande du gaz/thermostat (Honeywell)

11. Commande du gaz électronique et

couvercle (Honeywell)

12. Robinet de vidange

13. Porte d’accès externe

14. Assemblage de la porte du collecteur

15. *Drain de plancher

16. *Bac d'égouttement en métal

17. Détecteur de vapeurs inflammables

(non illustré, voir Figure 8)

18. **Raccord de retour pour

 chauffage combiné (optionnel)

20. **Raccord d’alimentation pour

chauffage combiné (optionnel)

21. Soufflerie et cordon d'alimentation

22. Pressostat (dans la boîte de jct,

23. Alimentation en gaz

24. *Robinet d’arrêt manuel du gaz

25. Raccord-union* (alim. en gaz)

26. *Collecteur de sédiments

27. Collier de serrage
